一、项目概况与建站安防配套需求
本项目为仪陇县本地某食品加工企业生产车间配套监控新建工程，厂区包含恒温存储车间、出货通道、分割车间功能大厅、恒温车间白条入口四大核心生产区域，车间内生产流转、原料出库、成品转运、人员操作频次高，需完整记录生产操作、货物出入全过程，方便生产追溯、人员管理与内部核查。
企业无监管单位长期录像硬性要求，仅需满足3-5天循环录像留存即可完成内部生产溯源，无需大容量存储设备，整套方案主打轻量化、高性价比POE成套监控。受现场场地布局局限、冷冻库结构特殊、地面及墙面无法常规开槽布线等工况限制，本项目针对性采用冷冻库顶端架空穿线专属施工方案，交换机设备就近点位取电安装，录像机统一集中收纳至二楼办公室，适配食品车间特殊场地施工条件，贴合食品车间洁净施工、分区管控的使用特点。
针对中小型食品车间监控投入偏高、硬件配置冗余、场地受限布线难、设备分散运维繁琐等行业痛点，本项目采用室内半球覆盖生产大厅、室外枪机监控出货通道、单盘轻量化存储、冷冻库顶端专项穿线、就近取电组网、PVC规范隐蔽布线成熟方案，点位按需匹配生产区域，硬件存储容量精准适配3-5天短期录像需求，一次性完成安装调试，低成本实现全生产区域可视化管理，后期维护简单便捷。

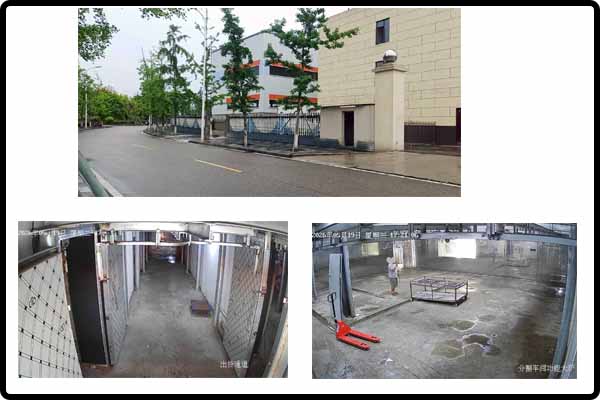

完工后实拍效果
客户核心建站安防需求
生产车间全域无死角覆盖：
适配食品车间功能分区，恒温车间、分割大厅、出货通道、白条入口全覆盖，完整记录原料加工、成品转运全流程；
轻量化短期存储标准：
仅需稳定留存3-5天完整循环录像，用于内部生产追溯，无需大容量硬盘，严控项目整体采购成本；
全天候高清音视频取证：
室内半球内置拾音，记录车间人员操作沟通；室外枪机具备强光抑制、白光全彩夜视，适配出货通道昼夜光线变化；
适配场地受限专项布线：
针对冷冻库、车间场地布局局限，摒弃常规墙面地面布线，采用顶端架空穿线工艺，不破坏车间原有结构、不影响生产作业，符合食品厂房洁净标准；
灵活供电+集中运维架构：现场交换机设备遵循就近取电原则，降低长距离布线损耗；核心存储录像机统一放置二楼办公室，防尘防潮、集中管理，远程运维便捷；
预留点位扩容能力：
8路录像机富余通道充足，后期车间新增生产线、分区可直接加装摄像机，无需更换核心主机。
二、监控点位规划设计（食品车间分区布点）
结合食品企业生产区域功能划分与现场场地局限条件，本次项目合计布设5台海康摄像机：4台海康DS-IPC-T12HV3-LA室内半球、1台海康DS-IPC-B12HV3-LA室外防水枪机，完整覆盖2处恒温车间、分割车间功能大厅、恒温车间白条入口、出货通道五大关键区域。
仪陇本地食品加工车间，生产时段8:00-19:00，车间24小时可通行。
点位布局详细说明
1. 恒温车间2台（室内半球DS-IPC-T12HV3-LA）：两台半球分别安装两处恒温车间吊顶高位，4mm广角镜头完整覆盖原料存放、恒温加工区域，内置拾音同步记录车间工作人员操作沟通，人形侦测过滤货物移动、光影晃动造成的无效告警，适配恒温车间密闭、低温差生产环境；受行业保密要求限制，恒温车间内部监控实景不予展示。

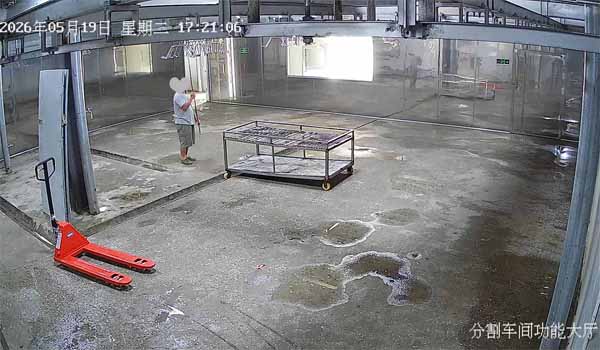

2. 分割车间功能大厅1台（室内半球DS-IPC-T12HV3-LA）：吸顶安装于车间大厅中央，全景覆盖分割加工流水线、人员操作工位，完整记录食品分割、分装全流程画面，方便后期生产问题溯源；
3. 恒温车间白条入口1台（室内半球DS-IPC-T12HV3-LA）：安装于入口内侧吊顶，管控原料白条进出车间动线，记录原料转运、人员进出登记全过程；

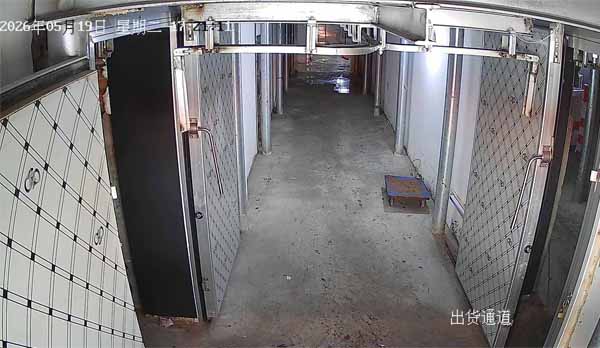

4. 出货通道1台（室外防水枪机DS-IPC-B12HV3-LA 4mm）：安装于出货通道外墙高位，IP66防尘防水防雷，强光抑制抵消货车车灯强光，记录成品装车、货物出库、车辆人员往来全过程，夜间白光全彩成像，出货记录清晰可查。
全部摄像机统一采用POE网线供电，画面画质标准统一，白天高清通透、夜间彩色可视，完整留存3-5天车间生产、货物转运视频记录，满足企业内部生产追溯管理需求。
三、项目整套设备配置清单｜轻量化经济型成套方案（含硬件参数）
本项目全套选用海康同源安防设备，录像机、交换机、摄像机、传输线材统一品牌，软硬件兼容无冲突，整套硬件容量、带宽精准匹配5路摄像机3-5天短期录像存储需求，无硬件性能冗余、性价比突出，适配中小型食品加工车间轻量化安防场景，同时适配本项目场地受限、顶端穿线、就近取电的特殊施工工况。
（一）核心存储主机：海康威视 DS-7108N-F1 8路单盘位NVR
详细硬件参数
接入规格：最大支持8路网络摄像机接入，兼容H.265/Smart265/H.264全主流编码，最高支持600万像素IPC接入；
解码能力：支持6路1080P同步解码，最多4路同步回放，满足5路车间画面同时预览调取；
存储规格：单SATA硬盘位，单盘最大支持6TB，本项目搭配1TB希捷监控硬盘，精准匹配5路设备3-5天循环录像存储需求；
输出接口：HDMI+VGA同源视频输出，可外接本地显示器实时查看车间各区域监控画面；
智能功能：自带移动侦测、人形检测录像模式，自动过滤无效画面，节约硬盘存储空间；
远程功能：支持海康互联APP、萤石云账号双端绑定，手机远程预览、录像回放、异常消息推送；
运行参数：迷你1U紧凑型机箱，尺寸200×204×48mm，整机功耗≤10W，低功耗适配长期不间断值守运行。
方案适配优势
采用单盘轻量化存储架构，针对本企业仅需短期3-5天录像留存的内部追溯需求，无需投入双盘大容量录像机，按需匹配硬件规格，有效压缩项目整体采购成本；8路富余视频通道，后期车间扩建、新增生产线可直接加装监控点位，无需更换核心主机。整机统一集中部署于二楼办公室，远离车间低温、潮湿、油污、粉尘环境，设备运行环境洁净稳定，大幅降低故障率，延长设备使用寿命，日常打理、检修、调取录像更便捷。
（二）前端摄像设备
室内半球：海康 DS-IPC-T12HV3-LA 4mm ×4台
详细硬件参数
1. 图像传感器：1/2.7英寸CMOS感光元件，200万1080P高清画质，25fps实时稳定输出；
2. 镜头规格：4mm固定广角镜头，水平视场81.3°，大视野适配恒温车间、分割大厅大面积室内区域全覆盖；
3. 成像效果：白光全彩夜视，最低0.01Lux低照度彩色成像，支持背光补偿、3D数字降噪，适配车间强弱光交替环境；
4. 音频配置：内置高保真拾音麦克风，音视频同步录制，完整留存车间人员操作沟通内容，便于生产纠纷溯源；
5. 供电模式：标准IEEE802.3af POE网线供电，适配车间顶端穿线布线模式，线路整洁隐蔽；
6. 防护等级：室内IP67防尘防护，-30℃~60℃宽温运行，吸顶安装美观隐蔽，适配食品洁净车间环境；
7. 智能功能：精准人形移动侦测，自动过滤货物移位、光影晃动造成的无效告警，减少无用录像占用硬盘。
室外防水枪机：海康 DS-IPC-B12HV3-LA 4mm ×1台
详细硬件参数
1. 图像传感器：200万1080P高清CMOS，25fps稳定实时输出；
2. 镜头规格：4mm广视角镜头，完整覆盖整条出货通道装卸货区域；
3. 成像性能：白光全彩夜视、强光抑制算法，有效抑制进出货车车灯过曝，30米红外白光补光距离；
4. 供电方式：标准POE网线供电，IP66户外防水防雷，适应雨天、昼夜温差大的出货通道户外环境；
5. 智能功能：人形侦测告警，车辆、人员进出通道可实时推送提醒至手机。
方案适配优势
室内外机型分区搭配，室内半球适配恒温、分割车间，同步录音留存生产沟通记录；室外防水枪机全天候管控出货通道货物转运；全系POE统一供电，适配本项目冷冻库顶端架空穿线施工方式，与配套海康交换机完美适配，全厂监控画面清晰度、成像标准统一，完整满足食品车间生产全流程追溯管理需求。
（三）传输供电设备：海康 DS-XS10P 10口POE监控交换机
详细硬件参数
1. 端口配置：8路百兆POE供电口+2路独立百兆上联口，整机POE总功率60W；
2. 传输性能：百兆线速转发，单端口最远支持300米长距离网线传输；
3. 安全防护：端口内置2KV防雷模块，抵御厂区静电、雷雨轻微电压干扰；
4. 安装方式：金属铁壳机身，支持桌面、壁挂两种安装方式，无风扇静音运行；
5. 使用特性：即插即用非网管设计，无需复杂网络调试，食品车间管理人员可简单上手维护。
方案适配优势
本项目交换机严格遵循就近取电、就近安装原则布置，对应车间区域就近安装取电，有效缩短前端布线距离，减少线路信号衰减与线路损耗，适配冷冻库顶端长距离穿线工况；设备自带8个POE供电端口，当前项目仅使用5路，预留3个端口方便后期车间新增点位拓展；同品牌海康交换机与摄像机、录像机软硬件深度兼容，无协议适配故障，保障整套系统稳定传输供电。
（四）存储硬盘：希捷1TB监控专用硬盘
核心适配优势
希捷原厂监控级硬盘专为安防7×24小时不间断循环读写工况优化，抗震、抗老化性能优于普通家用硬盘，适配食品车间设备持续运行、车间机械震动环境；搭配录像机H.265智能编码压缩技术，经工程测算，5路200万摄像机可稳定完整留存3-5天连续循环录像，录像完整无断档、自动循环覆盖，精准匹配企业短期内部追溯存储需求，相比大容量硬盘方案大幅降低项目整体预算。
（五）布线辅料：海康威视 DS-1LN5E/E 超五类国标无氧铜网线
线材参数与施工工艺
国标8芯99.95%纯无氧铜超五类网线，通过专业Fluke工程验收测试，千兆传输稳定、抗电磁干扰，长距离POE供电无信号衰减，适配车间强弱电同槽布线环境。
针对本项目场地受限、冷冻库墙面地面无法常规布线的核心难点，项目摒弃传统墙面、地面开槽布线工艺，全程采用冷冻库顶端架空PVC线管封闭式穿管施工，所有恒温车间、冷冻库区域线路沿顶部吊顶架空规整布设，全程无线缆裸露，有效防鼠咬、防油污腐蚀、防低温老化，走线横平竖直，不破坏车间原有洁净结构、不影响生产设备作业，完全符合食品厂房标准化弱电施工与洁净生产规范。
四、标准化施工与系统调试流程
1. 现场勘测与专项走线规划：结合食品车间场地局限性、冷冻库特殊结构，放弃常规地墙布线，规划冷冻库顶端架空穿线路径，针对恒温车间、分割大厅、白条入口、出货通道定制顶部布线方案，全程PVC线管封闭敷设，规避线缆裸露、低温腐蚀隐患；交换机点位按就近取电原则定位安装，优化线路传输距离。
2. 设备分区部署安装：现场POE交换机全部就近点位安装、就近取电供电，缩短前端布线距离；核心NVR录像机统一集中安装于二楼办公室，单独布设稳定线路，统一收纳管理，防尘防潮、运维检修便捷。
3. 摄像机标准化安装调试：4台室内半球分别吊装两处恒温车间、分割大厅、白条入口吊顶，1台室外枪机固定出货通道外墙，统一校准镜头角度，确保四大生产区域无监控盲区、画面完整覆盖作业动线。
4. 合规存储策略配置：装入1TB希捷监控硬盘完成格式化，后台设置3-5天自动循环录像规则，开启H.265智能编码压缩，优化硬盘存储空间利用率，满足短期录像留存需求。
5. 远程功能调试激活：录像机可选择绑定海康互联APP或萤石云账号，完成设备外网接入配置，全面测试手机端实时预览、3-5天历史录像调取、人形异常告警推送功能，实现车间随时随地远程可视化监管。
6. 整机满载压力验收：整机连续48小时满负荷通电运行测试，覆盖日间生产、夜间车间无人值守全时段，确认设备无掉线、无断录、画面清晰流畅，录像留存时长达标后正式交付企业。
五、整套方案落地核心优势
1. 【轻量化精准配置，适配短期存储，成本可控】
本项目仅用于企业内部生产追溯，无长期录像存储硬性监管要求，无需堆砌大容量冗余硬件设备。方案精准匹配企业3-5天短期录像留存需求，采用8路单盘录像机搭配1TB监控硬盘的轻量化组合，硬件配置按需适配、无性能浪费，大幅降低食品车间监控采购与施工成本，是中小型食品厂内部溯源高性价比优选方案。
2. 【专项顶端布线，适配场地局限，贴合食品洁净标准】
针对冷冻库、生产车间场地受限、墙面地面无法开槽布线的痛点，创新采用顶端架空穿线施工工艺，全程PVC线管封闭布线，不破坏车间原有结构、不影响生产作业、耐低温防腐蚀，完美适配食品冷冻、恒温车间特殊工况，布线整洁规范，符合食品厂房洁净生产要求。
3. 【分区供电部署，运行稳定，运维高效】
采用“前端就近取电+后端集中存储”的科学部署模式，车间交换机就近取电安装，减少长距离线路损耗与故障点；核心录像机统一放置二楼办公室，脱离车间低温、油污、粉尘恶劣环境，设备运行更稳定、寿命更长，录像存储数据更安全，日常运维、录像调取、设备检修更便捷。
4. 【分区机型搭配，全流程音视频取证，适配食品生产追溯】
室内半球搭配室外防水枪机分区布设，恒温车间、分割大厅、原料入口全部采用拾音半球，完整记录员工操作、原料交接沟通音频；出货通道户外枪机全天候监控成品装车转运，强光抑制解决货车车灯反光、画面过曝问题，室内外画面互补，生产、出库全流程画面、语音同步留存，出现生产瑕疵、货物差异可快速调取完整证据溯源。
5. 【海康全系POE成套设备，兼容稳定，扩容性强】
录像机、交换机、摄像机、传输网线统一海康品牌，软硬件深度适配，不存在跨品牌协议冲突、画面卡顿、供电不稳等问题；POE一线式供电传输，搭配专项顶端布线工艺，系统运行稳定可靠。8路录像机、8口POE交换机预留充足点位，后期车间改造、新增生产线可直接拓展点位，无需更换核心设备，保护企业前期投资。
6. 【双端远程管理，车间无人值守高效管控】
交换机即插即用无需复杂网络配置，录像机支持海康互联、萤石云双平台绑定，管理人员外出、下班休息期间，可通过手机随时随地查看车间实时生产画面，随时调取近3-5天历史录像核查生产记录，适配食品车间两班生产、夜间无人值守的管理模式，降低人工现场巡检成本。
六、项目交付总结
本食品加工企业监控项目，是一套专为场地受限的中小型食品生产车间打造的轻量化、高性价比定制化安防解决方案。针对厂区冷冻库、恒温车间结构特殊、常规布线受限的痛点，项目采用冷冻库顶端架空穿线、PVC线管隐蔽布线专属施工工艺，搭配“交换机就近取电、录像机二楼集中存放”的科学部署模式；采用4台室内拾音半球+1台室外防水枪机分区布防，完整覆盖2处恒温车间、分割车间功能大厅、白条原料入口、成品出货通道全生产区域。
整套设备搭载海康DS-7108N-F1单盘8路录像机、DS-XS10P 10口POE交换机、希捷1TB监控硬盘，精准满足企业3-5天循环录像留存的内部追溯需求，设备同源兼容稳定，施工工艺适配食品车间特殊工况，室内外全域无监控盲区，音视频取证完整可追溯。受企业保密规定限制，恒温车间内部监控实拍画面不予对外展示。
本方案硬件按需配置、无冗余浪费、施工贴合场地局限、投入成本低、后期运维简单、预留充足扩容空间，适配各类中小型食品加工厂、恒温冷冻仓储车间监控新建落地，可作为本地食品生产企业经济型定制化海康监控标杆参考案例。
